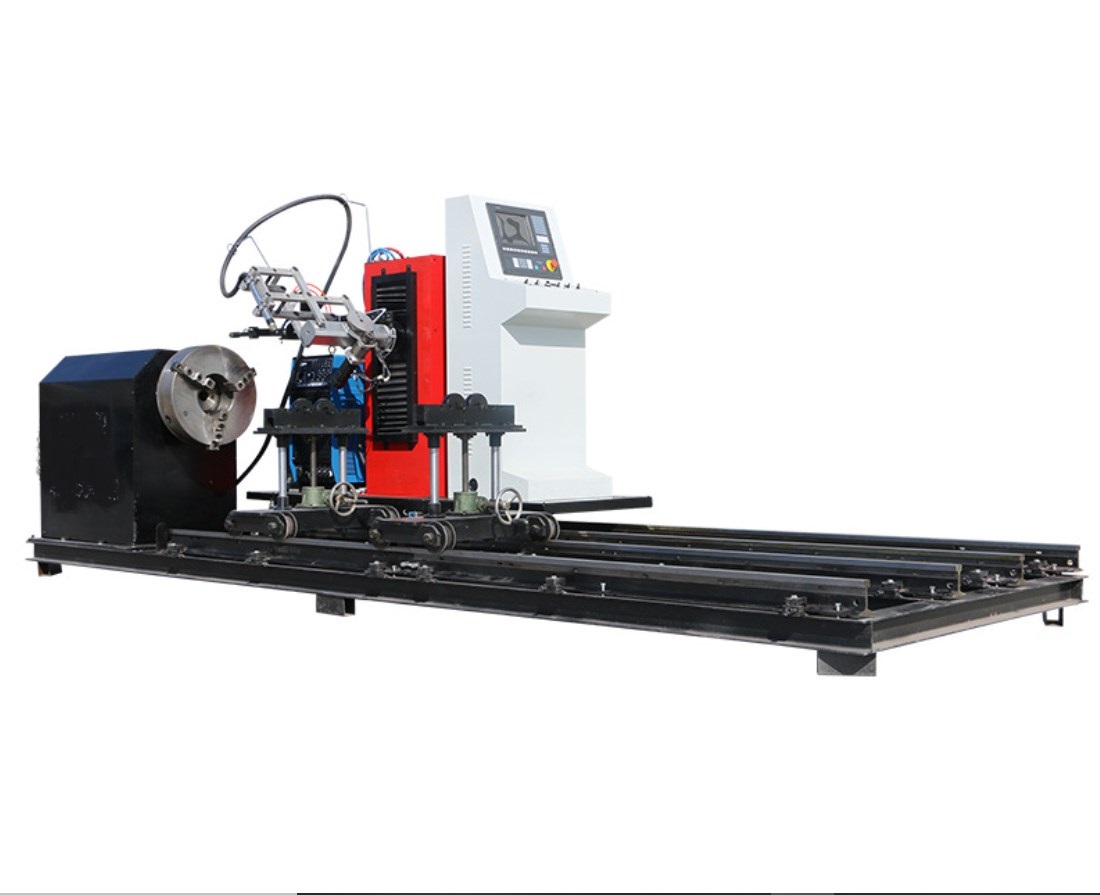

Máquina de Perfilagem de Tubos CNC a Plasma
Características do produto:
Plataforma com construção de solda, trilhos guia pesados para melhorar a capacidade de carga total, design de estrutura humanizada para uma troca mais racional entre humano e máquina, operação estável para melhorar a vida útil.
Sistema CNC de otimização de tubos desenvolvido independentemente, desenhos de engenharia no AutoCAD podem ser convertidos diretamente em código G padronizado. Operações de simulação tridimensionais, expansão de nós, divisão de tubos ultralongos, otimização de tubos, etc. Grande compatibilidade com formatos de software como EGES, DXF, SAT, STL e outros. Atualizações gratuitas vitalícias podem ser personalizadas de acordo com as exigências de processamento do usuário.
Computadores industriais Advantech podem ser programados diretamente na máquina. Utilize opções de seleção baseadas em menu para inserir parâmetros de corte como diâmetro externo, espessura da parede, ângulo de chanfro, desvio, dados de compensação, etc. Conexão perfeita através de aplicativos profissionais de corte de tubos.
| Nr. | Artigo | Parâmetro |
|---|---|---|
| 1 | Diametro de corte | Φ=20mm-600mm(2in-24in) ou design especial |
| 2 | Espessura do plasma | Dependendo da fonte de plasma |
| 3 | Fonte de plasma | Hypertherm/LGK/outra |
| 4 | Espessura da parede do tubo | Dependendo da fonte de plasma |
| 5 | Comprimento de corte válido | 6m/12m (20ft/40ft) |
| 6 | Ângulo necessário | ≤1% |
| 7 | Velocidade de corte | 10-2000mm/min |
| 8 | Velocidade de movimento | 10-6000 mm/min |
| 9 | Ângulo da haste do maçarico de corte | α=±45° |
| 10 | Ângulo do diâmetro da extremidade do maçarico de corte | β=±45° |
| 11 | Peso máximo do tubo a ser cortado | 21000 kg |
A máquina de corte de perfis de tubos utiliza um sistema de movimento de 5 eixos (corte e chanfro).
| Número | Eixo de Movimento | Seleção do Eixo de Corte | Eixo 4+1/3+1 |
|---|---|---|---|
| 1 | Eixo X | Eixo do Tubo de Rotação | Necessário |
| 2 | Eixo Y | Tocha movendo-se horizontalmente ao longo do eixo axial do tubo | Necessário |
| 3 | Eixo A | Tocha balança ao longo do plano axial do eixo do tubo | Seleção |
| 4 | Eixo B | Tocha balança ao longo do plano radial do eixo do tubo | Seleção |
| 5 | Compensação do Eixo V, Colisão de Trajetória | Medição Auxiliar, Medição de Perfil, Automático | Este eixo não está vinculado |
Aqui está uma descrição detalhada das características e funções mais importantes de uma máquina de corte e chanframento de plasma de tubos:
Corte de plasma: O corte de plasma é um processo no qual um arco de plasma concentrado e resistente a altas temperaturas é utilizado para cortar materiais elétricamente condutores como aço, aço inoxidável, alumínio e cobre. O arco de plasma derrete o metal e sopra o material fundido, resultando em um corte limpo e preciso.
Corte de tubos: A máquina é projetada para processar tubos de diferentes diâmetros e comprimentos. Ela pode cortar precisamente tubos com bordas retas ou chanfradas de acordo com os requisitos do projeto.
Chanframento: O chanframento é o processo de criar um ângulo ou chanfro na borda de um tubo ou chapa de metal. Isso é frequentemente utilizado para preparar juntas para soldagem, melhorar o ajuste e aumentar a integridade estrutural geral das juntas soldadas. A máquina pode produzir diferentes tipos de chanfros, como chanfros em V, Y, J e combinações.
Controle CNC: A maioria das modernas máquinas de corte e chanframento de plasma de tubos são equipadas com sistemas de controle numérico computadorizado (CNC). O sistema CNC permite que os operadores ingressem os parâmetros de corte desejados e os ângulos de chanfro, que a máquina seguirá precisamente durante o processo de corte.
Operação automatizada: Estas máquinas são frequentemente totalmente automáticas ou semi-automáticas, reduzindo a necessidade de trabalho manual extensivo. O sistema CNC controla o movimento dos tochas de corte e da unidade de chanframento, resultando em cortes uniformes e precisos.
Mandril rotativo: O tubo é fixado em um mandril ou sistema de mandril rotativo, permitindo que a máquina gire o tubo durante o processo de corte e chanframento. Esta rotação permite que a máquina produza chanfros precisos ao redor da circunferência do tubo.
Integração CAD/CAM: Algumas máquinas avançadas podem ser integradas ao software de desenho assistido por computador (CAD) e de fabricação assistida por computador (CAM). Essa integração simplifica o processo de programação e permite que a máquina trabalhe diretamente a partir de desenhos CAD.
Recursos de segurança: A segurança é a principal prioridade ao operar máquinas pesadas. As máquinas de corte e chanframento de plasma de tubos geralmente estão equipadas com vários recursos de segurança, como gabinetes de proteção, botões de emergência e sensores de segurança, para garantir o bem-estar do operador.
Perfeito ferramenta de corte de perfil de tubo
