Máquinas de corte por plasma CNC
CNC Metal Cut fabrica 11 máquinas de corte por plasma: máquinas para placa plana, desde una cortadora portátil hasta pórticos de 8 m de ancho, y tres máquinas para tubería y perfiles. Las mesas cubren lámina de 1300 × 2500 mm y de 1500 × 3000 mm; los pórticos G2040 y G3060 admiten placa de 2 × 4 m y 3 × 6 m. El plasma corta placa de 0.5–100 mm según la máquina y la fuente, y las antorchas de oxicorte amplían la capacidad en placa gruesa a 150–200 mm. Para tubería y perfiles, una máquina todo en uno de 8 ejes corta tubería de Ø100–600 mm y vigas, y dos máquinas de biselado preparan extremos de tubo para soldar, desde 2 in hasta Ø2000 mm.
- 11 máquinasplaca, tubería y perfiles
- 0.5–100 mmcorte por plasma
- Hasta 200 mmcon oxicorte
- THC automáticoen mesas y pórticos
La gama: placa, tubería y perfiles
- Bisel 3D
Plasma de 8 ejes para tubería y perfiles
Tubería de Ø100–600 mm + vigas, canal U, ánguloVer detalles →
Máquina de corte de perfiles en tubería de gran diámetro
Tubería de Ø600–2000 mm · 200–400 AVer detalles →
Compare las máquinas de corte por plasma
Deslice la tabla hacia los lados para ver todas las columnas.
| Máquina | Área de trabajo (mm) | Corte por plasma | Oxicorte | Fuente de plasma | Precisión | Velocidad máxima de desplazamiento |
|---|---|---|---|---|---|---|

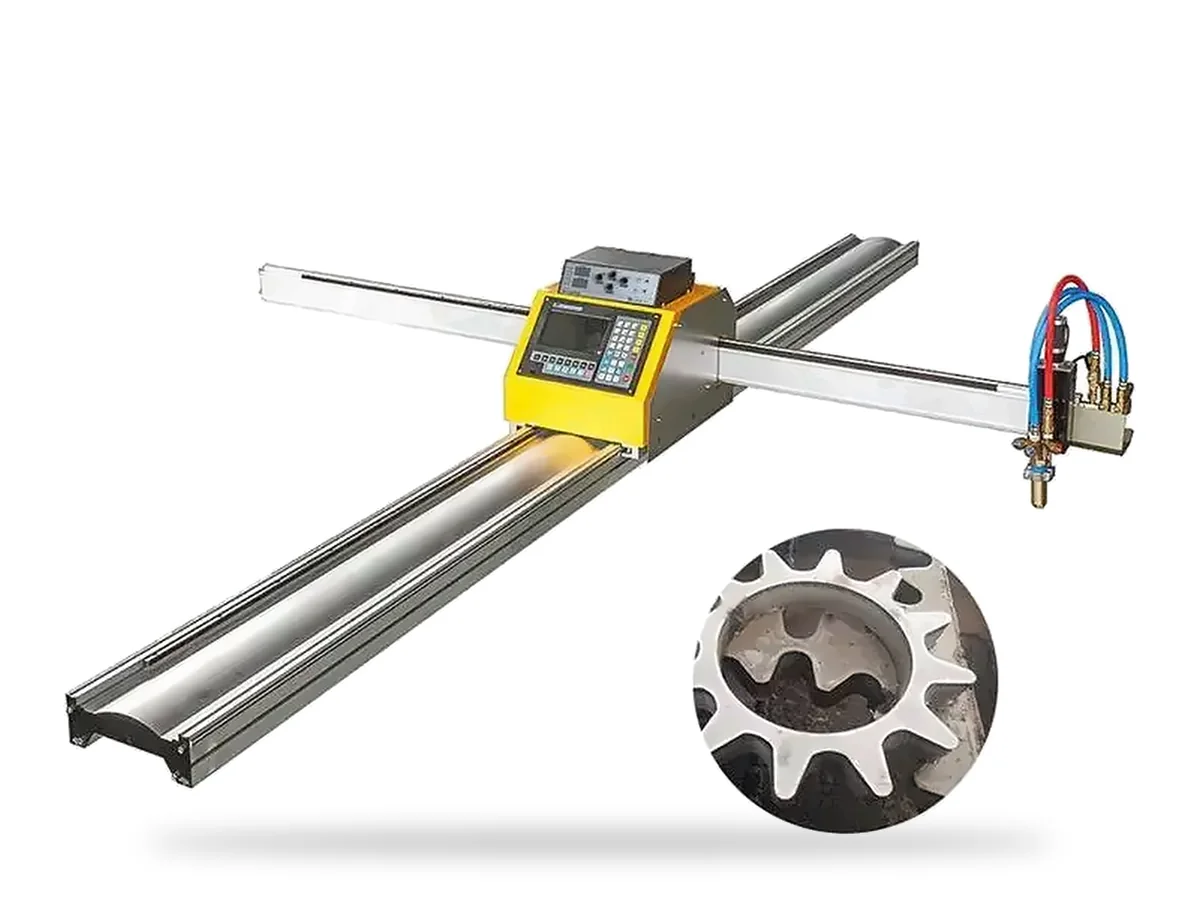

| Cortadora de plasma CNC portátil | Riel portátil | 12–25 mm | — | Entrada AC 220 / 380 V ±15% | — | — |

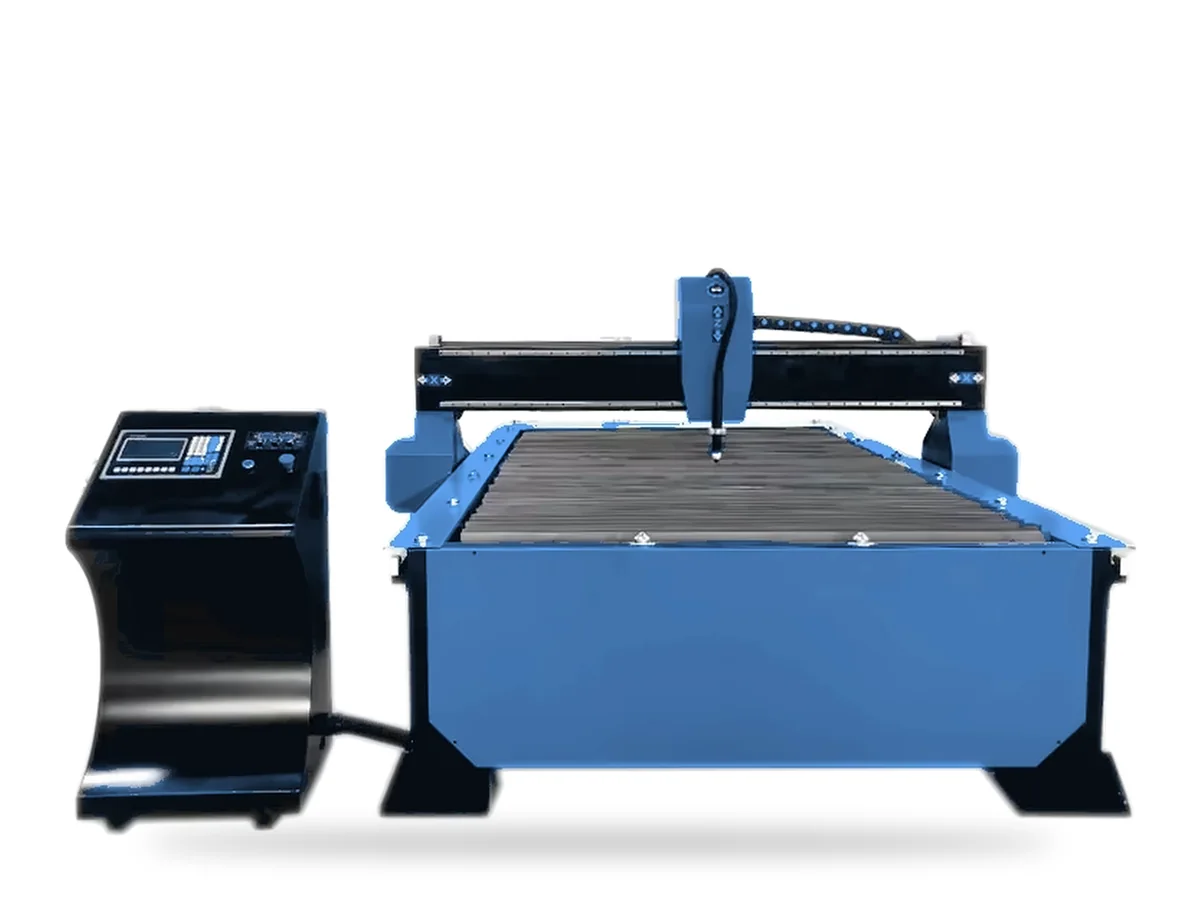

| Mesa de corte por plasma P1325 | 1300 × 2500 | 0.5–25 mm | — | 45–120 A | ±0.03 mm | 15,000 mm/min |
| Mesa de plasma industrial | 1500 × 3000 (medidas especiales) | 0.5–30 mm | — | 65–200 A, Hypertherm o marcas chinas | ±0.03 mm | 15,000 mm/min |
| Cortadora de plasma P1530 | 1500 × 3000 | Hasta 40 mm | 6–200 mm | Hypertherm | — | — |

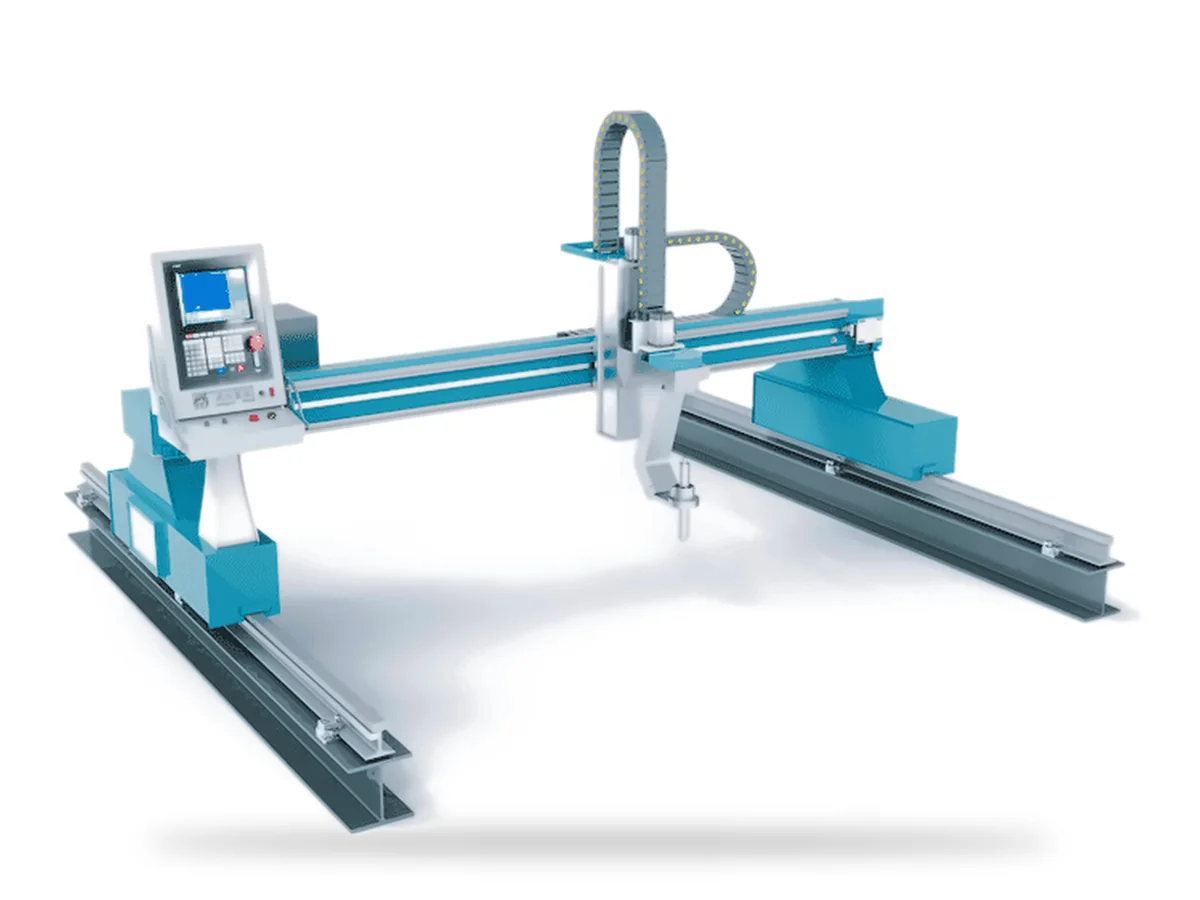

| Plasma tipo pórtico G2040 | 2000 × 4000 | 0.5–30 mm | 6–150 mm | 65–200 A, Hypertherm o marcas chinas | ±0.05 mm por cada 1000 mm | 12,000–15,000 mm/min |
| Plasma tipo pórtico G3060 | 3000 × 6000 | 0.5–30 mm | 6–150 mm | 65–200 A, Hypertherm o marcas chinas | ±0.05 mm por cada 1000 mm | 12,000–15,000 mm/min |

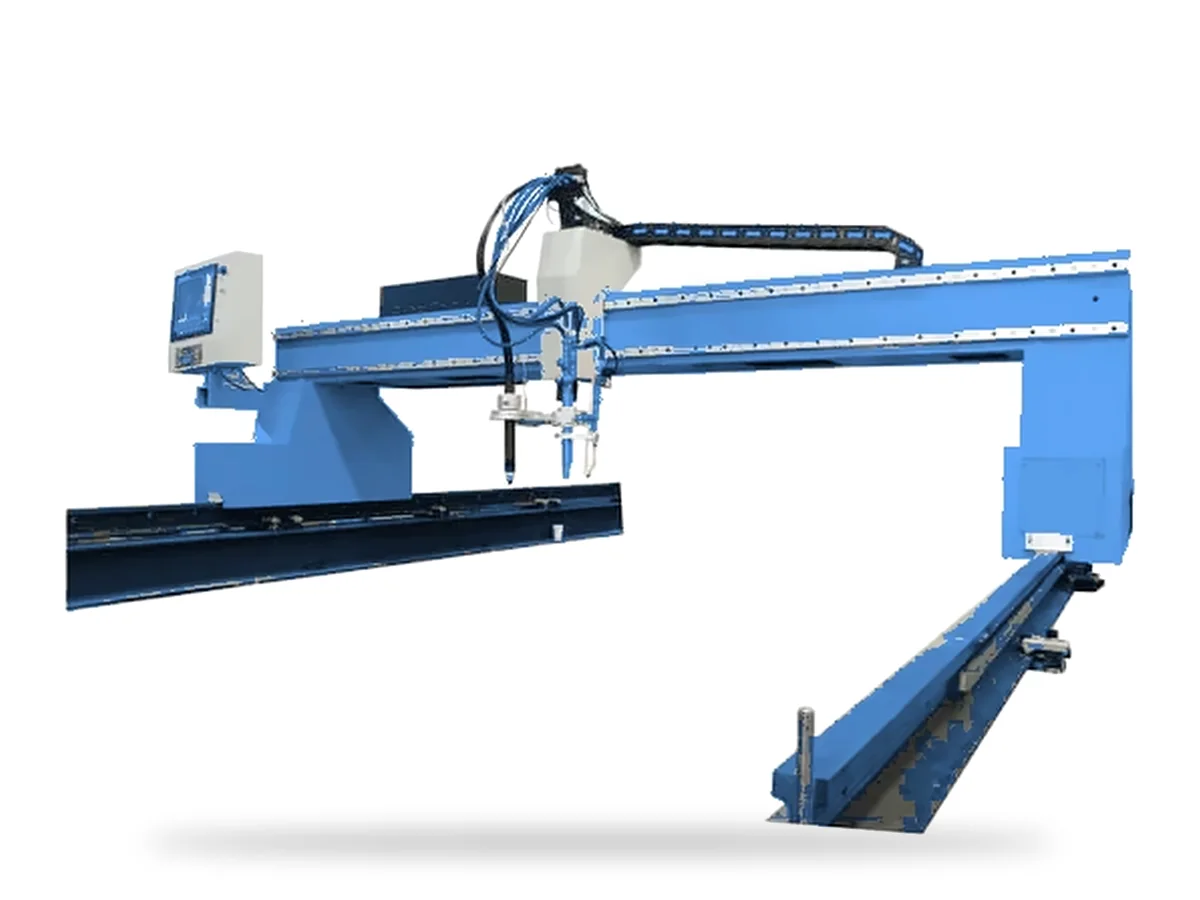

| Plasma tipo pórtico de servicio pesado | Ancho del pórtico 4–8 m | 6–100 mm | Oxicorte opcional | Plasma estándar o HD | ±0.05 mm | — |
| Plasma con bisel 3D | A consultar | Biseles de 0 a ±45° (V, Y, X, K) | — | Plasma HD | — | — |
| Plasma todo en uno de 8 ejes para tubería y perfiles | Tubería de Ø100–600; viga H/I, canal U, ángulo | Agujeros, despatinados, ranuras, biseles | — | Plasma en pórtico + eje rotativo | — | — |
| Máquina de 5 ejes para corte y biselado de tubería | Tubería de 2–24 in; largo de 20 o 40 ft | Tronzado, bocas de pescado, biseles de 0 a ±45° | — | Hypertherm, LGK u otras | — | — |
| Máquina de corte de perfiles en tubería de gran diámetro | Tubería de Ø600–2000; hasta 10 t | Perfiles, agujeros, biseles de 0 a ±45° | — | 200–400 A | — | — |
El espesor de corte depende de la fuente de plasma instalada. Un guion significa que el valor se indica en su cotización. La cortadora portátil cuesta desde USD 1,200 FOB Qingdao.
Cómo elegir una máquina de corte por plasma
Por tamaño de lámina
1300 × 2500 mm para lámina de 4 × 8 ft, 1500 × 3000 mm para placa de 5 × 10 ft, 2000 × 4000 o 3000 × 6000 mm para placa grande, y pórticos de 4–8 m para los anidados más grandes.
Por espesor
Hasta 25 mm: P1325. Hasta 30–40 mm: mesas de 1500 × 3000 mm o la G2040 / G3060. Hasta 100 mm: pórtico de servicio pesado. Más allá: antorchas de oxicorte.
Por volumen de producción
Las mesas convienen a talleres que trabajan por pedido y con trabajos variados. Los pórticos llevan doble accionamiento, uno a cada lado de la viga, para turnos largos en placa gruesa.
Por calidad de corte
Todas las máquinas usan guías lineales con transmisión de cremallera y piñón. El pórtico de servicio pesado admite plasma HD para bordes más limpios y a escuadra.
Corte por plasma de tubería y perfiles
Tres máquinas trabajan tubería redonda y perfiles estructurales en lugar de placa plana. Elija según el diámetro de la tubería y si también corta vigas.

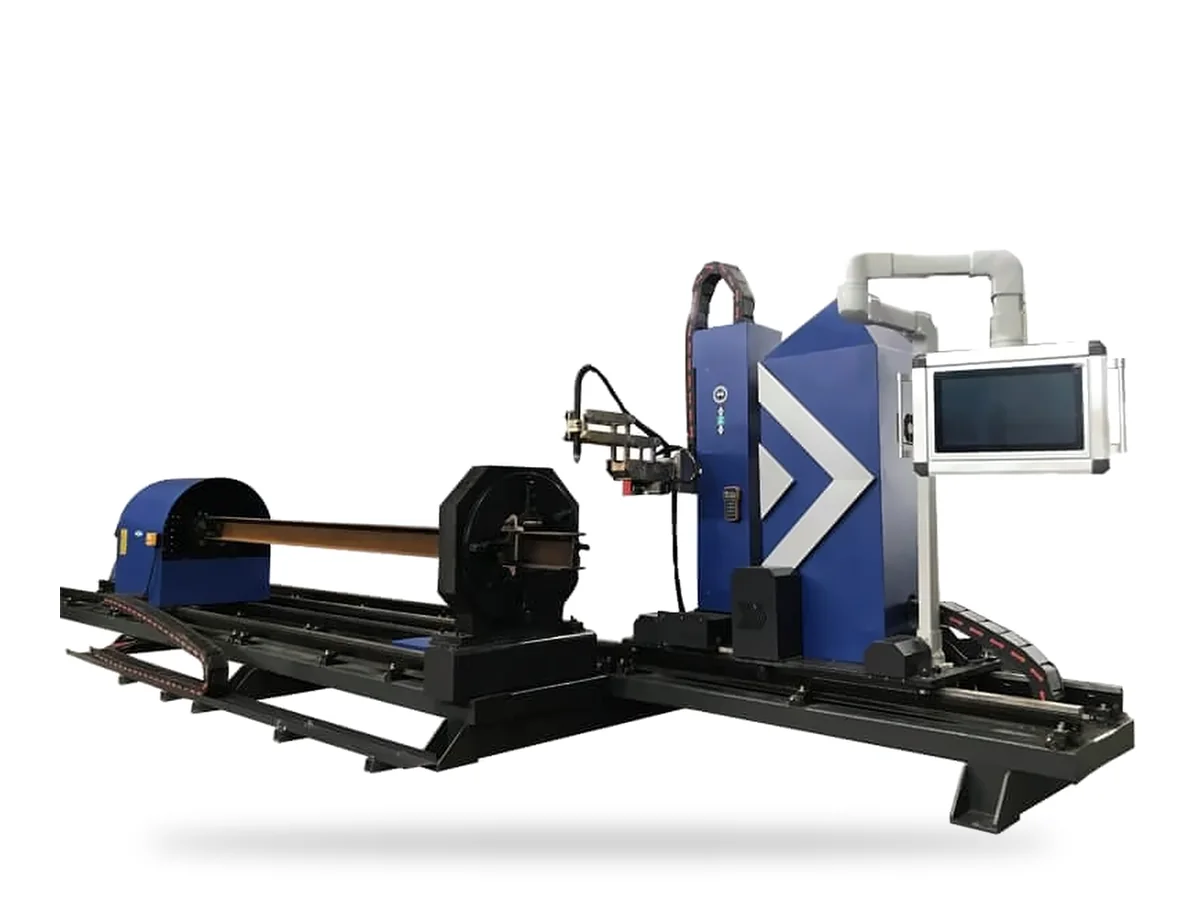

Máquina todo en uno de 8 ejes
Corta tubo redondo y cuadrado de Ø100 a Ø600 mm y viga H, viga I, canal U y ángulo en una sola plataforma: agujeros, despatinados, ranuras y biseles en un solo montaje, programados desde Tekla DSTV o AutoCAD DXF.

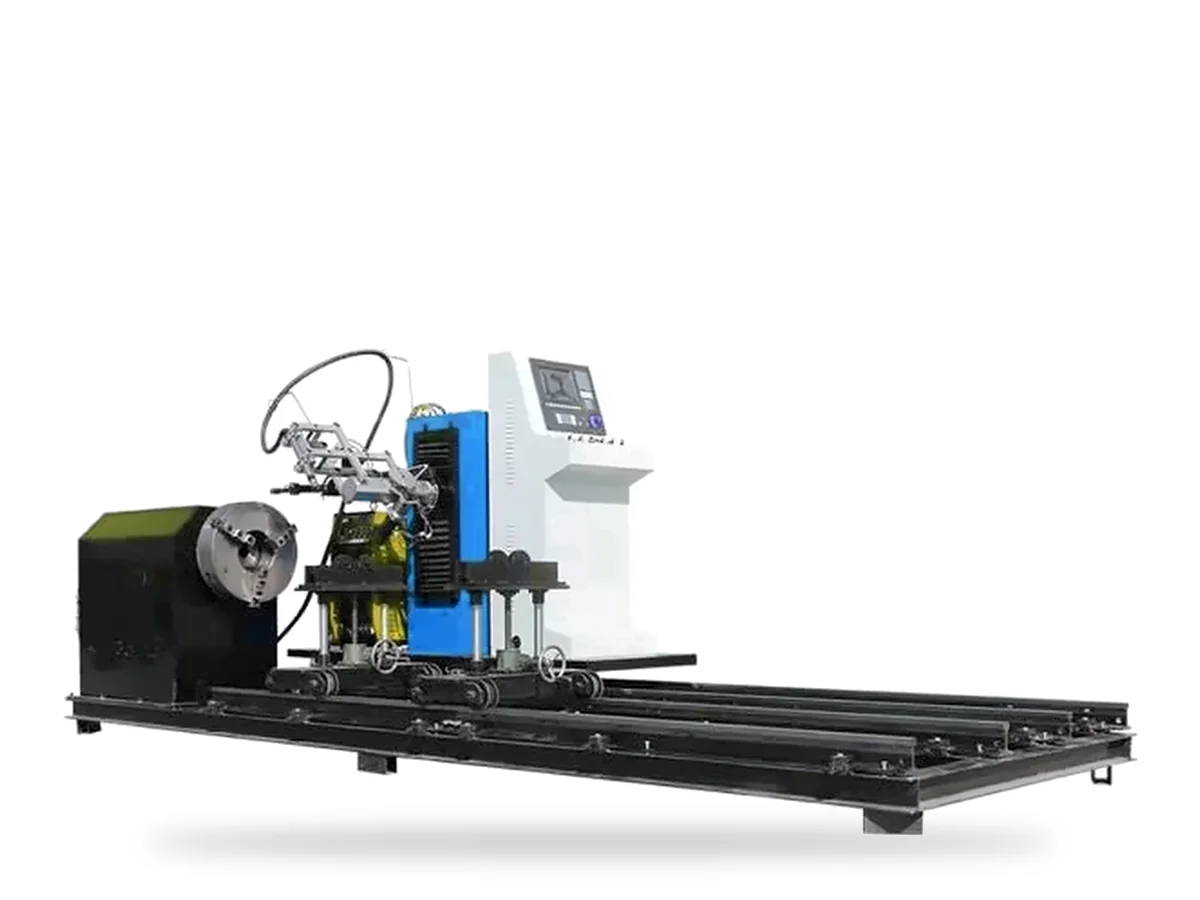

Corte y biselado de tubería en 5 ejes
Para tubería de 2 a 24 in en tramos de 20 o 40 ft. La antorcha basculante e inclinable mantiene un ángulo constante sobre la superficie curva para uniones en boca de pescado y biseles V, Y, K o X.

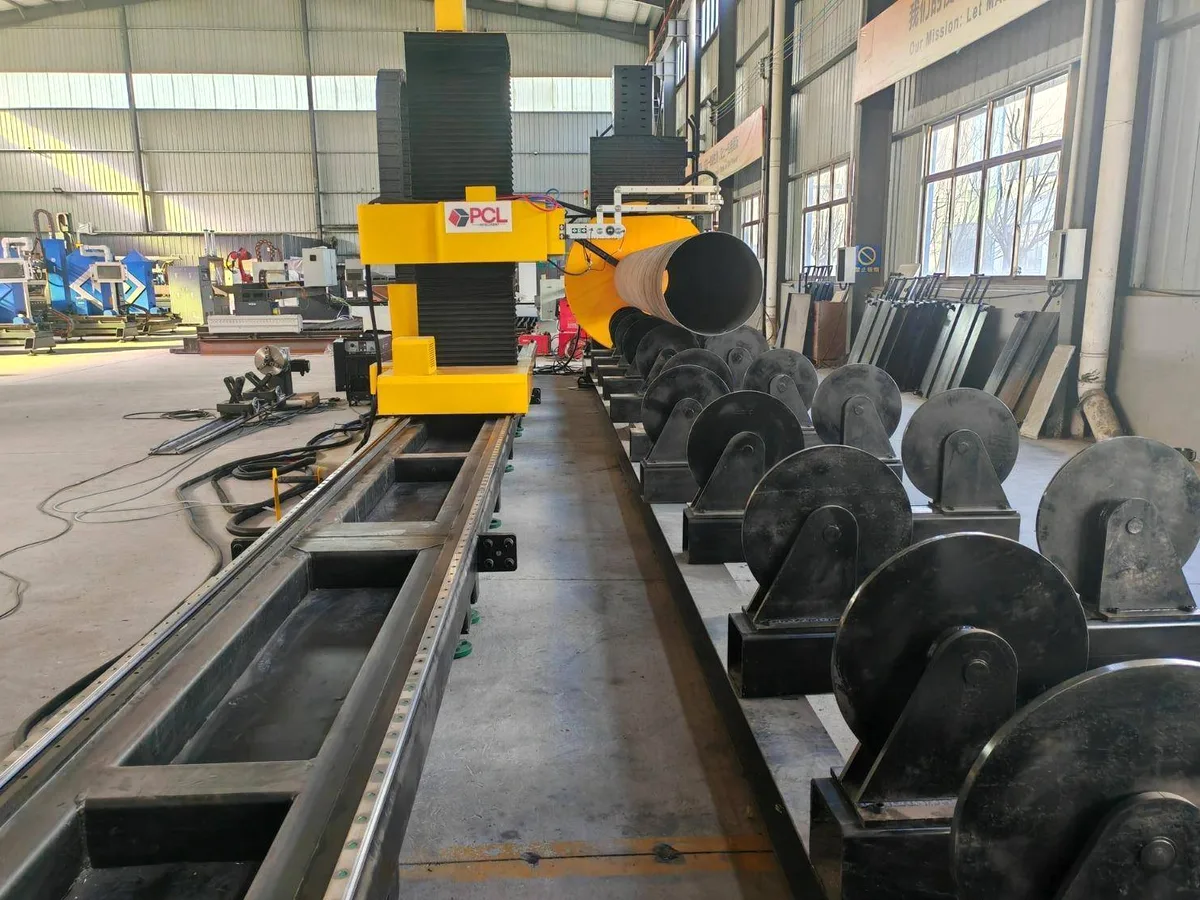

Máquina de corte de perfiles en tubería de gran diámetro
Para tubería de pared gruesa de Ø600 a Ø2000 mm y hasta 10 t, con tres mandriles sincronizados, soporte hidráulico de seguimiento, plasma de 200–400 A y biseles de 0 a ±45°.
Muestras de corte

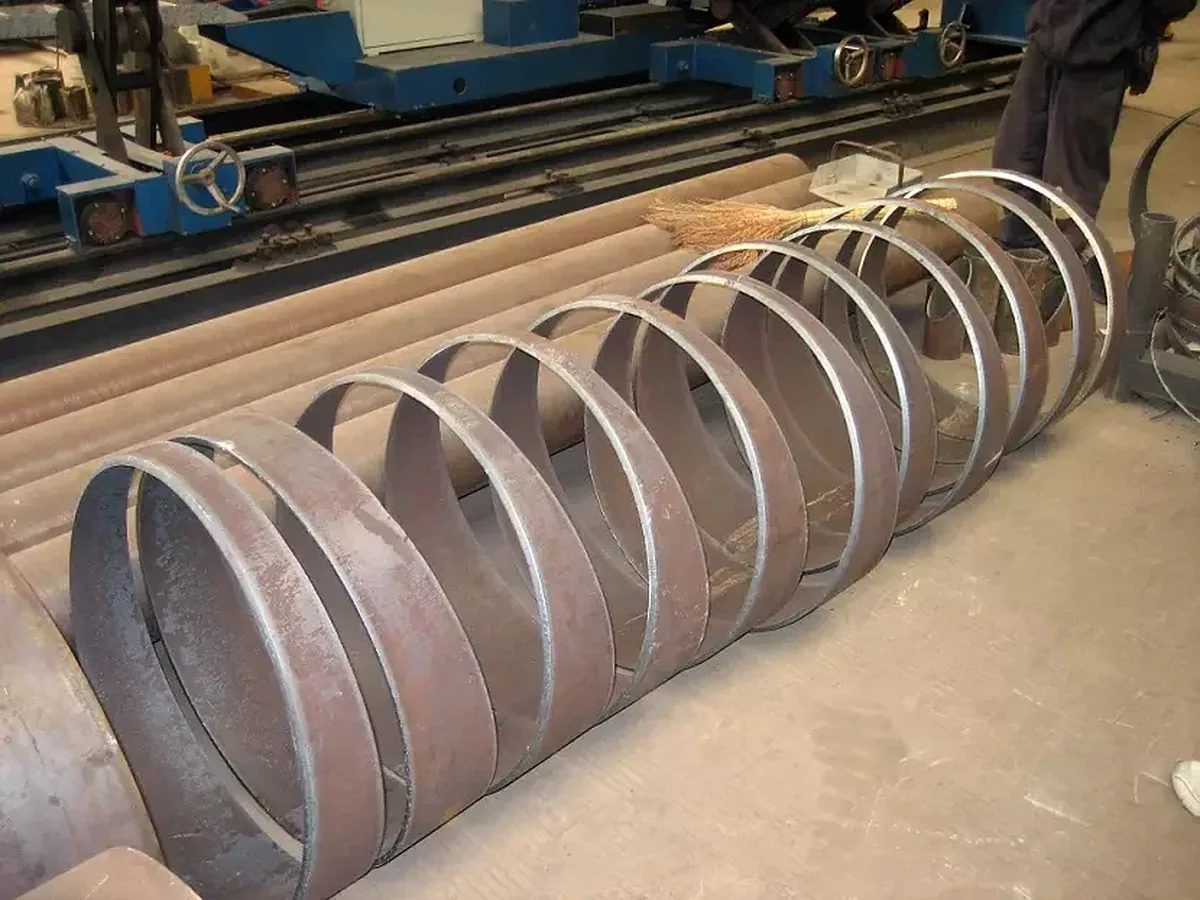

Tubería de gran diámetro cortada en anillos en nuestra máquina de plasma para tubería, lista para el armado sin esmerilar. Envíenos un plano o una foto de su pieza y le decimos qué máquina puede cortarla.
Características de toda la gama de plasma
- Control automático de altura de antorcha en mesas y pórticos
- Guías lineales con transmisión de cremallera y piñón
- Bastidores soldados con alivio de tensiones
- Control CNC Starfire o Fangling
- Compatible con el software de nesting FastCAM o StarCAM
- Mesa de agua o extracción de humos disponibles
¿Corta algo más que placa?
Las barras, los tubos y los perfiles se cortan a medida antes de cortar las piezas de placa. Vea nuestras sierras para metal: sierras cinta de Ø300 a Ø1600 mm y sierras circulares en frío CNC para barra maciza.
Corriente de plasma y espesor de placa
La fuente de plasma define qué espesor corta la máquina. Elíjala según la placa más gruesa que corta todos los días; vea la tabla completa de espesores de corte por plasma.
Deslice la tabla hacia los lados para ver todas las columnas.
| Corriente de plasma | Corte de buena calidad (inicio desde el borde) | Perforación en producción | Trabajo típico |
|---|---|---|---|
| 45 A | hasta 10–12 mm | unos 6 mm | Lámina delgada, letreros, HVAC |
| 63–65 A | hasta 16–20 mm | unos 10 mm | Lámina en general |
| 85 A | hasta 20–25 mm | unos 12–16 mm | Ménsulas, placas base |
| 100–105 A | hasta 25–32 mm | unos 16–20 mm | Talleres de fabricación |
| 120–125 A | hasta 32–38 mm | unos 20–25 mm | Placa estructural más gruesa |
| 200 A | hasta 50 mm | unos 30–32 mm | Placa gruesa en pórticos |
| 300 A | hasta 60 mm | unos 40 mm | Fabricación pesada |
| 400 A | hasta 80 mm | unos 50 mm | Placa muy gruesa, tubo de gran diámetro |
Valores orientativos para acero al carbono. En acero inoxidable y aluminio el espesor es menor. La capacidad varía entre marcas de plasma, por eso la confirmamos para la fuente que aparece en su cotización. Las piezas CNC normalmente empiezan con una perforación, que es aproximadamente de la mitad a dos tercios del espesor con inicio desde el borde.
¿Plasma u oxicorte?
El plasma es más rápido en lámina y placa de hasta unos 30 mm y es la única opción para acero inoxidable y aluminio. Para acero al carbono de más de unos 50 mm, una antorcha de oxicorte es más barata de comprar y de operar. La P1530 y las máquinas tipo pórtico llevan ambas antorchas. Lea plasma vs. oxicorte para ver la comparación completa.
Lo que su taller necesita
- Alimentación eléctrica: industrial trifásico, 380 V de serie; otros voltajes y 60 Hz a pedido. Indíquenos el voltaje y la frecuencia de su zona (50 o 60 Hz) antes de que fabriquemos la máquina.
- Aire comprimido limpio y seco: un compresor con secador refrigerado y filtros. Le indicamos el caudal y la presión para la fuente de plasma que elija.
- Un piso de concreto nivelado y espacio para cargar láminas completas con montacargas o grúa.
- Control de humos: una mesa de agua o una mesa con extracción descendente y extractor, según el modelo.
- Una computadora con Windows para el software de nesting, como FastCAM, que convierte los dibujos DXF en programas de corte.
Envío, instalación y soporte
Distribución de planta sin costo
Envíe su lista de piezas o plano de taller y, antes de que haga el pedido, nuestros ingenieros le sugieren el tamaño de máquina, la fuente de plasma y la distribución de la mesa.
Embalaje para flete marítimo
Las máquinas se embalan para envío en contenedor. Cotizamos hasta el puerto más cercano a usted en Sudamérica, África u otra región, y preparamos los documentos de exportación.
Instalación y capacitación
La guía de instalación remota y la capacitación de operadores están incluidas. La puesta en marcha en sitio se puede coordinar.
Diagnóstico remoto
Nuestro equipo da soporte remoto al control, la fuente de plasma y el software de nesting, así que la mayoría de los problemas se resuelven sin esperar una visita.
Guías para compradores de plasma
- Tabla de espesores de corte por plasmaAmperaje vs. espesor de placa
- Tipos de bisel en tubería para soldarBiseles V, Y, X y K
- Consumibles de plasmaVida del electrodo y la boquilla
- Lista de mantenimientoTareas diarias a anuales
Pida una recomendación de modelo y una cotización
Envíenos el grado del material, la sección más grande que corta y cuántos cortes necesita por turno. Le respondemos con la máquina de plasma y la fuente adecuadas, la configuración y un precio puesto en su puerto.
Preguntas frecuentes
¿Qué espesor cortan sus máquinas de plasma CNC?
Desde lámina de 0.5 mm hasta placa de 100 mm, según la máquina y la fuente: la P1325 corta 0.5–25 mm, las mesas de 1500 × 3000 mm hasta 30–40 mm, los pórticos G2040 y G3060, 0.5–30 mm con plasma y 6–150 mm con oxicorte, y el pórtico de servicio pesado 6–100 mm.
¿Qué tamaño de máquina debo elegir?
La cortadora portátil sirve para trabajo en obra y presupuestos reducidos. La P1325 (1300 × 2500 mm) admite lámina de 4 × 8 ft. Las mesas de 1500 × 3000 mm admiten placa de 5 × 10 ft. Los pórticos G2040 y G3060 admiten placa de 2 × 4 m y 3 × 6 m, y el pórtico de servicio pesado cubre de 4 a 8 m.
¿Una sola máquina puede cortar con plasma y con oxicorte?
Sí. La P1530, los pórticos G2040 y G3060 y el pórtico de servicio pesado pueden llevar antorchas de oxicorte junto a la antorcha de plasma para placa fuera del rango del plasma.
¿Incluye control automático de altura de antorcha?
Sí. El control automático de altura de antorcha viene de serie en las mesas y en las máquinas tipo pórtico, de modo que la antorcha sigue la placa alabeada o irregular.
¿Se pueden cortar tubería y vigas con plasma?
Sí. La máquina todo en uno de 8 ejes corta tubo de Ø100–600 mm además de viga H, viga I, canal U y ángulo. Para preparar extremos de tubo, la máquina de 5 ejes cubre tubería de 2–24 in y la máquina de corte de perfiles en tubería de gran diámetro cubre Ø600–2000 mm, ambas con biseles de 0 a ±45°.
¿Qué fuente de plasma instalan?
Hypertherm o marcas chinas reconocidas de 45 A a 200 A, y plasma HD en el pórtico de servicio pesado. Indíquenos su placa más gruesa y dimensionamos la fuente para ella.
